트리플렌즈 타입은 크롬버전에 비해 생산단가가 낮으나
재질은 프레넬렌즈와 같은 PCB를 이용하여 품질면에서는 거의 동일합니다.
위 제품은 DIY킷으로 직접 납땜 및 배선작업을 요합니다.
저렴한 가격에 효율적인 DIY를 원하시는 분께 추천합니다~!

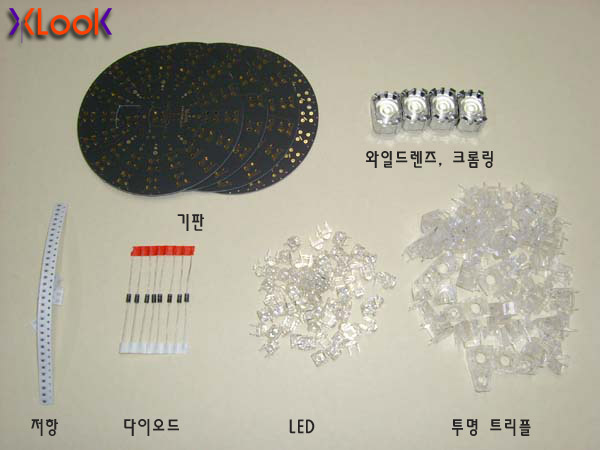

제품구성
기판*2 , 와이드렌즈 세트*4 ,저항*44, 다이오드*8, LED*132, 트리플렌즈*64

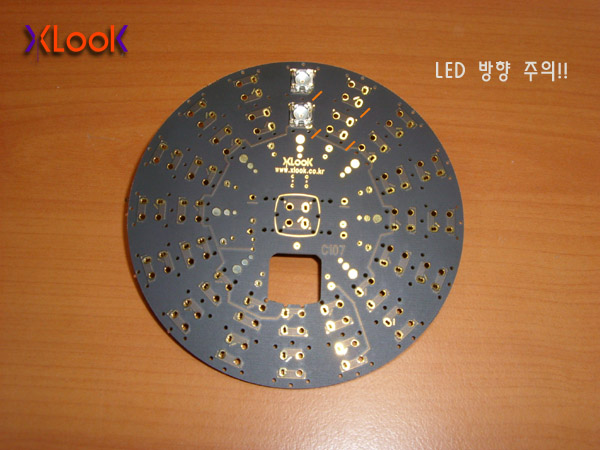

LED방향이 각진부분이 PCB기간의 각진표시가 난 부분에 꼽아주세요

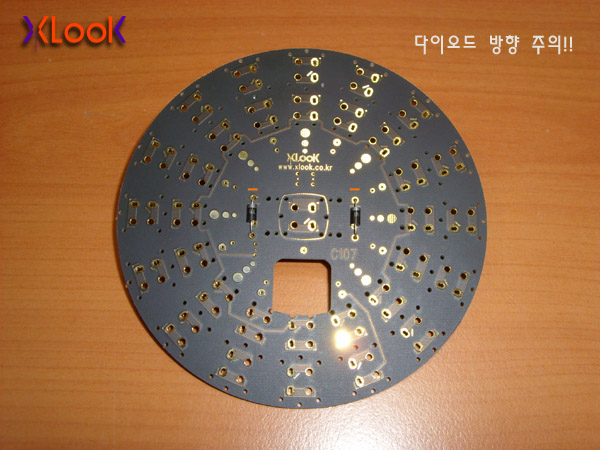

다이오드 방향은 회색띄가 있는부분을 PCB기판의 밑줄쳐진 방향으로 꼽아주세요

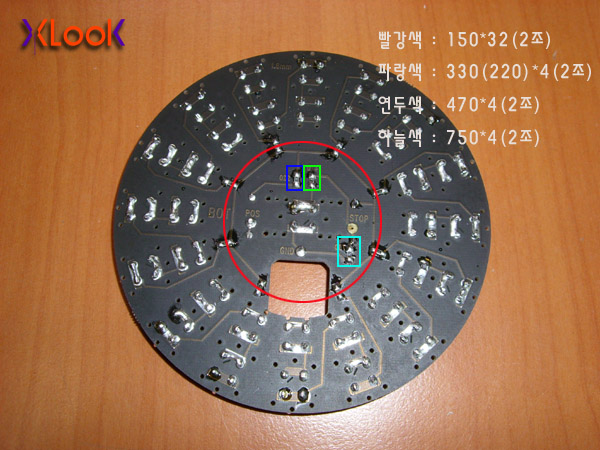

아래 이미지대로 저항부분의 값을 정확하게 확인하셔서 붙여 주세요~~~
크롬리플렉터와 가운데 부분은 와이드 렌즈, 크롬링을 을 붙혀 주세요!!!
마지막으로 배선을 추가하여 연결하여 주세요!

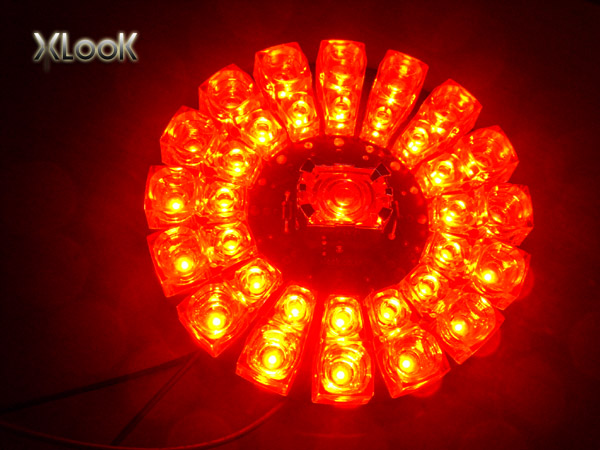

배선을 연결한후 점등사진이예요 (정면)
|
